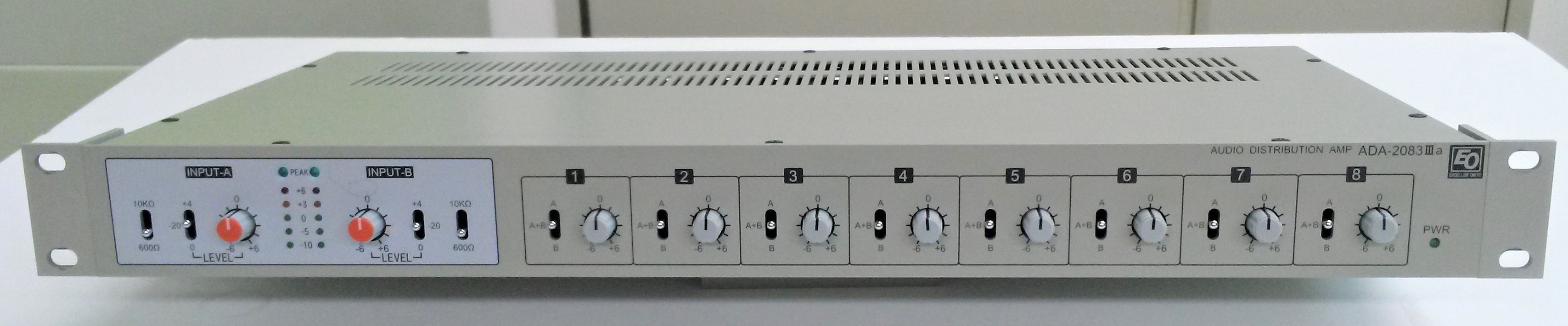

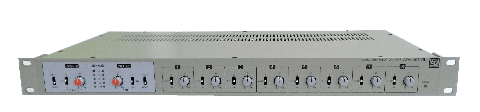

| 音声分配アンプ ADA-1081Ⅲa/b 2083Ⅲa/b |
|
|
| |
本機は19″1Uサイズの1入力8出力（モノラル8出力）及び2入力8出力（ステレオ4出力）の音声分配アンプです
中継、編集スタジオ及びホールなどで幅広くご利用頂けるよう、aタイプbタイプの2種類をご用意致しております |
入力はA,B2系統でLEDインジケーター及びピークLEDによるレベルの監視ができ、出力はA,B,A+Bの3系統の中から
フロントパネルのスイッチにより選択できます
入力レベル出力レベル共にaタイプは±6dB、bタイプは∞までの微調整ができ、色々な機器に接続が可能です
注文時にaタイプかbタイプのご指定をお願いします
入出力にJensen社製トランスが選択にて取付可能です |
※出荷時は出力レベルは+4dBmにセットしています。 |
|
 |
|
【仕様】
■ADA-1081Ⅲa/b（1入力8出力）
| 入力インピーダンス |
600Ω/10KΩ |
| 入力コネクター |
NC3FA(メス） NC3MA（オス）パラレル接続 |
| 入力レベル |
-20//0/+4dBm |
| 出力インピーダンス |
600Ω適合 |
| 出力レベル |
-10/0/+ 4dBm |
| 最大出力レベル |
+24dBm（600Ω） |
| S/N |
-90dB以上（30KHz LPF使用） |
| 周波数特性 |
20Hz～20KHz±0.5dB |
| クロストーク |
75dB以上 |
| 歪率 |
0.1％以下 |
| 電源 |
AC100～240V |
| 外形寸法 |
W:482×D:240×H:43.6 |
| 重量 |
2Kg |
| 標準価格 |
電子バランス \180,000-(税別) |
| トランス入り \340,000-(税別) |
■ADA-2083Ⅲa/b(2入力8出力)
| 入力インピーダンス |
600Ω/10KΩ |
| 入力コネクター |
NC3FA(メス） NC3MA（オス）パラレル接続 |
| 入力レベル |
-20/-10/0/+4dBm |
| 出力インピーダンス |
600Ω適合 |
| 出力レベル |
-10/0/+ 4dBm |
| 最大出力レベル |
+24dBm（600Ω） |
| S/N |
-90dB以上（30KHz LPF使用） |
| 周波数特性 |
20Hz～20KHz±0.5dB |
| クロストーク |
75dB以上 |
| 歪率 |
0.1％以下 |
| 電源 |
AC100～240V |
| 外形寸法 |
W:482×D:240×H:43.6 |
| 重量 |
3.5Kg |
| 標準価格 |
電子バランス \220,000-(税別) |
| トランス入り \400,000-(税別) |
|
|
